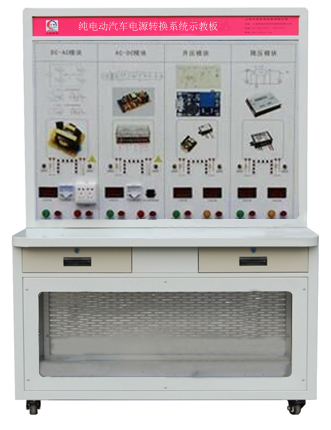

HY-QCX308純電動汽車電源轉換系統示教板

一、產品簡介：
純電動汽車電源轉換系統示教板是根據新能源純電動汽車電源轉換系統的工作原理，動態展示電源系統的運行狀態，通過示教板的實訓操作，直觀的了解電動汽車電源轉換的工作原理模擬工作狀況，適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及新能源汽車維修工等相關工種的汽車教學培訓。

二、功能特點
1.該設備完整展示了展示各系統的結構和控制邏輯、新能源汽車電源變換系統，能搭接DC-AC、AC-DC、升壓、降壓等電路等。
2. 實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有彩色電路原理圖，4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，學員可直觀對照汽車燃料電池系統結構原理圖和實物，認識和分析汽車燃料電池系統的工作原理。學員可直觀對照新能源汽車電源變換結構原理圖和實物，認識和分析新能源汽車電源變換系統的工作原理。
3.面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用專用儀器測量參數。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。下方配有鋼制透明機柜，擺放實訓相關組件，機柜上方置有二個小抽屜，實訓完畢后放置常用工具之用。
三、技術規格
1.  外接電源：交流220V±10% 50Hz
2.  工作電壓：交流220V等
3.  工作溫度：-30℃～+45℃
4.  外形尺寸：1200×600×1700mm(長×寬×高)
