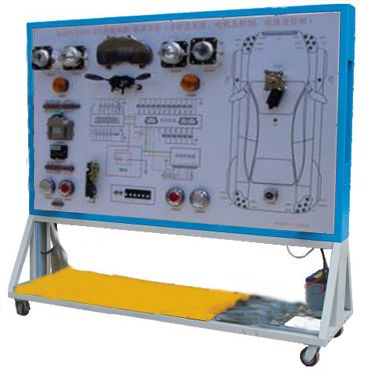

HY-QCX401 新能源汽車車載網絡實訓臺--電動汽車CAN總線網絡系統示教板

一、產品簡介：
電動汽車CAN總線網絡系統示教板是根據新能源純電動汽車CAN總線網絡系統的工作原理，動態展示CAN總線網絡系統的運行狀態，電器電路分布、通過學生實訓操作，直觀的了解電動汽車CAN總線網絡系統的工作原理和工作狀況，適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業新能源汽車維修工等相關工種的汽車教學培訓。

二、產品組成：整車CAN總線網絡、舒適系統、電機控制、電池管理系統、實車電器及實訓臺架等組成。
三、功能特點
1.該設備完整動態模擬整車CAN總線網絡的運行狀態與工作過程，展示了電動汽車整車CAN總線網絡系統的電路電器的功能、工作原理。
2. 實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有彩色電路原理圖，4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板；學生直觀對照電動汽車整車CAN總線網絡系統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡系統的工作原理。
3.實訓面板上安裝有電源開關，油門踏板，制動踏板，動力電機模塊、操縱開關點火開關、帶網關通訊的整車控制器模塊，智能儀表模塊，電源系統模塊，舒適控制模塊、車燈雨刮等模塊，電動機控制器，工況指示燈等。
4.臺架采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.電源220V交流電，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

四、實驗實訓項目
1、驅動電機及控制系統維護與保養、使用操作方法;
2、驅動電機故障診斷與維修;
3、電機控制系統故障診斷與維修;
4、電動機性能、能量管理檢測;
5、手動維修開關在強電回路的作用；
6、高壓互鎖的保護作用；
7、車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作；
8、DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換方法；
9、電機系統零部件組成和功能，驅動電機及控制系統控制原理；
10、驅動電機及控制系統控制參數測量方法；
11、驅動電機及控制系統常見故障和排除方法；
12、電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換方法；
13、檔位控制器（開關）工作原理和引腳定義，檔位控制器（開關）常見故障和更換方法；
14、電機控制單元MCU、電池管理單元BMS、整車控制器VCU 、車載充電機OBC、儀表系統CAN檢測與標定各系統模塊數據，各控制單元之間報文發送與接收驗證。
15、整車控制器VCU控制策略驗證與檢測。
16、CAN總線網絡系統之間報文發送與接收驗證、讀取。
五、技術規格
1.  外接電源：交流220V±10% 50Hz
2.  工作電壓：直流12V
3.  工作溫度：-30℃～+40℃
4.  外形尺寸：1700×600×1700mm(長×寬×高)
