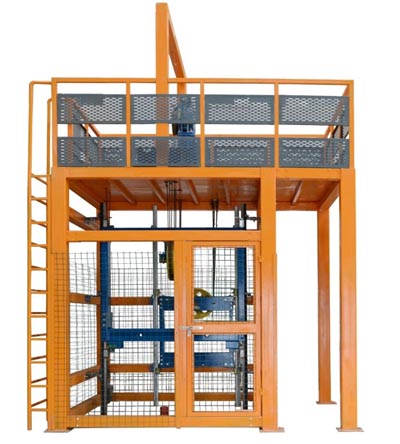

HYDTY-1電梯曳引系統安裝實訓考核裝置

一、設備組成

      電梯曳引系統安裝實訓考核裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣、導軌安裝、曳引安裝、對重框架、轎廂架曳引繩懸掛。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

二、功能特點：

1.采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2.遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3.采用真實機構器件，使學生學到的與實際應用的一致；
4.模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
三、實訓項目
1.T型導軌（轎廂導軌）安裝與調整；
2.對重導軌安裝與調整；
3.曳引機架的安裝與調整；
4.曳引機的安裝與調整；
5.轎廂龍門架的安裝；
6.T型導軌上導靴的安裝；
7.安全鉗連桿的安裝；
8.對重框的安裝；
9.限速器的安裝；
10.曳引繩的懸掛；
11.漲緊裝置的安裝與調整；
12.T型導軌下導靴的安裝；
13.安全鉗與下導靴的調整；
14.限速器與安全鉗的聯動調整；
15.導軌與導靴的保養；
16.曳引機的保養；
17.曳引繩的保養；
18.限速器－安全鉗的保養
四、技術參數
1.限速器額定速度：≤1.0m/s；
2.安全鉗動作速度：≤1.0 m/s；
3.曳引機額定速度：≤0.4m/s；
4.曳引機額定載重：450kg；
5.曳引比：2：1；
6.制動形式：鼓式；
7.曳引機防護等級：IP41；
8.整機重量：≤1000kg；
9.外形尺寸：4000mm×3200mm×4900mm（長×寬×高）。
