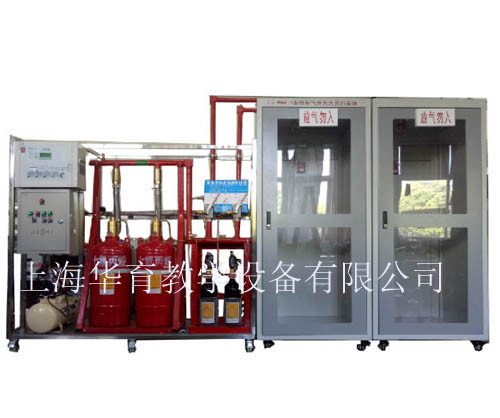

HY-X8-1氣體滅火系統實訓裝置

一、系統組成概述：

1.基本原理及滅火方式：
      氣體滅火系統實訓裝置根據規范要求系統采用全淹沒的單元獨立系統和組合分配系統兩種組成方式。單元獨立系統是由一套滅火劑儲存裝置對應一套管網系統，保護一個防護區域的形式。組合系統是由一套滅火劑儲存裝置對應幾套管網系統，保護兩個上防護區域的構成形式。
2.系統組成：

      管網七氟丙烷滅火裝置、管網、氣體滅火控制器、火災探測器、聲光報警器、放氣指示燈、緊急啟停按鈕、外設電源等組成完整的自動滅火系統。

二、控制方式：
本系統主要有自動、手動、機械應急手動和緊急啟動/停止四種控制方式。
（1）自動控制方式：本滅火控制器配有感煙火災探測器和定溫式感溫火災探測器?？刂破魃嫌锌刂品绞竭x擇鎖，當將其置于“自動”位置時，滅火控制器處于自動控制狀態。當只有一種探測器發出火災信號時，控制器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控制器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，并發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時后，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控制操作面板上的“緊急停止按扭”，即可終止控制滅火指令的發生，不啟動滅火裝置，釋放滅火劑，實施滅火。
（2）手動控制方式：將控制器上的控制方式選擇鎖置于“手動”位置時，滅火控制器處于手動控制。
狀態。這時，當火災探測器發出火警信號時，控制器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控制器操作面板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。
無論裝置處于自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控制器立即進入滅火報警狀態。
（3）應急機械啟動工作方式：用于控制器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按以下步驟實施應急機械啟動；①手動關閉聯動設備并切斷電源。②打開對應保護區選擇閥。③成組或逐個打開對應保護區儲瓶組上的容器閥，即刻實施滅火。
（4）緊急啟動/停止工作方式：用于緊急狀態。情況一，當職守人員發現火情而時氣體滅火控制器未發出聲光報警信號時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場后，方可按下緊急啟動/停止按鈕，系統立即實施滅火操作；情況二，當氣體滅火控制器發出聲光報警信號時并正處于延時階段時，如發現為無報火警時可立即按下緊急啟動/停止按鈕，系統將停止實施滅火操作避免不必要的損失。
三、系統技術指標：
1.系統滅火方式：全淹沒，單區保護面積：20m2；
2.系統公稱工作壓力(20℃)：一級為2.5MPa、
3.系統使用工作壓力：一級為4.2MPa、
4.系統使用工作壓力：一級為2.0MPa、
5.滅火劑充裝密度：一級為≤1120kg/m3；
6.模擬啟動瓶充裝壓力(20℃)：4.0MPa；
7.噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
8.噴頭保護高度：安裝高度h≤6.5m；安裝高度h≥0.3m
9.系統有延時啟動功能：延時30S；
10.滅火劑噴射時間：≤10s；
11.滅火系統工作環境溫度：0℃~+50℃；
12.系統啟動方式：自動、電氣手動、機械應急手動操作；
13.系統啟動電源：DC24V±3V、1.1A；
14.模擬滅火劑貯存瓶規格：30L、
四、產品規格：
1.工作電壓：單相三線220V±5%  50Hz
2.整機容量：＜1500W

3.外型尺寸：2000×1000×1800cm
