一、裝置概述

       隨著制造業轉型升級的快速推進，企業對機電專業技術技能型人才的需求也隨著改變，企業更需要具備機電設備的使用、調試和維護綜合能力，能從事機電設備產品的檢測、使用、維護與管理等工作崗位能力的人才，如何為制造企業培養具備機電專業綜合能力的專業人才，如何有效評價機電專業人才是否具備相應的綜合技術技能，就顯得非常重要。

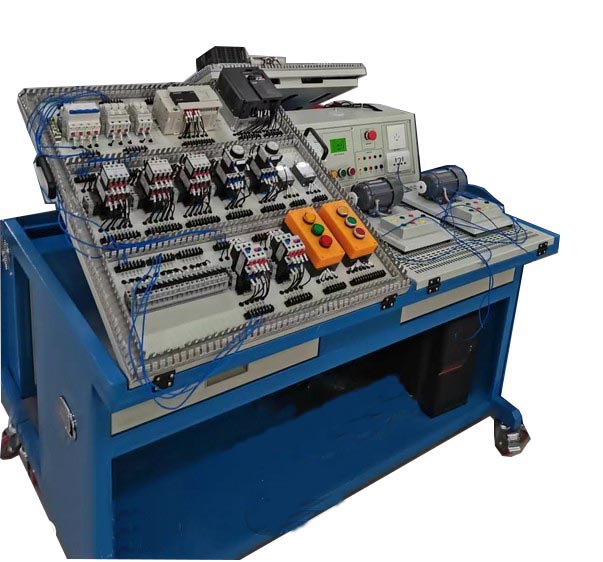

機電綜合實訓考核平臺是為滿足機電專業人才培養和考核需求，以學生綜合職業能力發展為主線，遵循技術技能型人才成長規律，滿足機電專業通用性技能學習實訓的基礎上，融入技能評價、信息化考核系統、機械裝配虛擬仿真平臺等的實用功能，一方面完成學生的技能訓練功能，一方面可以用于學生的技能評價。

二、裝置構成

機電綜合實訓考核平臺由智能電源管理模塊、電氣考核模塊、電氣實訓模塊、電氣接線智能檢測軟件等組成，各模塊之間相互配合可完成對電機基礎實訓電路的訓練測試、自動接線檢測、成績歸檔等內容，滿足機電專業電氣實訓考核的要求。

三、產品參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1400mm×860mm×1010mm；

4、整機功耗：≤1.8 kVA；

5、安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。

四、設備功能

*1、智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端

*2、電氣考核模塊

功能特點：多種實訓電路、多角度調節機構、自由剎車系統、智能接線檢測

該模塊為裝置電氣考核模塊，用于學生電氣接線實訓和考核?？己四K采用PLC主機、變頻器、國內一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、指示燈、接線端子等）、通用安裝板、角度調試機構等構成，具體功能如下：

多種實訓電路：可選配不同器件進行組合成多種類型的實訓電路，完成不同實訓內容。

多角度調節：角度調試機構根據人體工程學設計，通用安裝板可在0-70度調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。

*3、電氣自動檢測模塊

電氣自動檢測模塊可以配合電氣考核模塊完成對學生的電路檢測，自動判斷學生接線情況，可實現對學生接線的接線次數、接線數量、接對數量、錯誤連線等信息進行可視化的顯示。

*4、電氣實訓模塊

該模塊為開放式網孔板，用于電氣安裝接線實訓，包含通用網孔板、角度調試機構、電氣器件等構成?？梢宰寣W生更好的掌握電氣的設計、安裝、調試與優化等技能，具體功能如下：

安裝便捷:模塊采用網孔板式結構，安裝快捷、方便、空間利用率高。

多角度調節:角度調試機構根據人體工程學設計，通用安裝板可在0-70度多檔位手動調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。

自由搭建多種實訓電路:學生可以根據不同類型的電路選擇所需器件在該模塊上進行日常的器件安裝與電氣回路的接線。

*5、機電理實一體化考核軟件

1）軟件分為兩大功能模塊，分為理論考試模塊和接線考核模塊。

2）理論考試模塊能夠實現本地模式和聯機模式，本地模式理論考核可以直接調用本地題庫。聯機模式需要教師端向學生端發放統一的試題內容。

3）理論考試部分可以通過軟件對每一道題進行試題編輯，每道題都可以設置題型，題目，標準答案，分數、可以選擇插入圖片，總分為所設試題分值累加。

4）理論考試可以直接導入題庫模版，可以添加新的試題模版。

5）設置考核時間。聯機模式點擊開始考試，下發試卷。學生開始答題。軟件自動評分，上傳每個學生的分數。

6）學生理論答題時固定顯示學生姓名、考號、用時時間、題目數量、總分等信息。答完一道題，點擊下一題，切換到下一題的答題界面。也可以點擊上一題，返回上一題界面，修改上一題的答案。

7）理論考試時，右邊固定顯示所考試題的題號，并有對應題目的答題狀態，點擊對應的題號跳轉到對應題的答題界面。已答題的題號后，顯示考生作的答案。

8）答完試題，點擊交卷，顯示得分情況，及錯題做出標記。并將分數上傳至教師端。

9）接線考核模塊，按照接線考試所設項目原理圖，在電氣考核模塊上完成接線。

10）接線考核模塊界面有多個項目的接線原理圖，考試時由教師端下發考試對應的項目試題，考試項目原理圖可通過軟件擴充，通過電氣元件符號畫出原理圖，作為新的考核項目

11）完成接線可在軟件上進入接線檢查界面，接線檢測界面會對接線數量、接線次數、接對數量進行可視化的顯示。

12）檢測模式，進行接線檢測。接線檢測有三次機會，前兩次為試檢測，第三次為正式提交接線答案；顯示需接線數量、接線提交答案的次數、以及接線正確數量；

13）接線檢測完成，學員通過安全連線將電氣考核模塊與所述智能電源管理模塊中的考核用電連接，插接完成后所述電氣接線檢測單元從檢測模式進入正常模式；

14）當接線完全正確時，電氣考核模塊通電，同時考核用電通電指示燈（設備上）點亮，當接線錯誤時不通電；

*6、智能教學測控儀（整個教室配置1套）

系統采用一體化設計（拒絕采用功能拼湊型），7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。

五、實訓項目

1、電氣實訓項目

1.1掌握電氣線路線圖的符號；

1.2掌握電氣線路圖的器件選擇；

1.3掌握用萬用檢測電氣元器件方法；

1.4掌握用萬用測量電壓、電阻、電流的方法；

1.5掌握三相異步電機的自鎖控制控制線路的接線；

1.6掌握三相異步電機的正反轉控制線路的接線；

1.7掌握三相異步電機的連續與點動混合控制線路的接線；

1.8掌握三相異步電機的順序控制線路的接線；

1.9掌握三相異步電機的多地控制線的接線；

1.10掌握三相異步電機的Y—△降壓啟動控制線路的接線；

2、PLC實訓項目

2.1掌握PLC基本指令的使用；

2.2掌握PLC的聯機控制的操作；

2.3掌握PLC控制三相異步電機啟?？刂频慕泳€和程序；

2.4掌握PLC控制三相異步電機順序啟停控制的接線和程序；

2.5掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；

2.6掌握PLC控制三相異步電機Y—△降壓啟動控制的接線和程序；

2.7掌握PLC控制三相異步電機多地控制的接線和程序；

2.8 掌握PLC控制三相異步電機正反轉控制的接線和程序；

2.9 掌握PLC控制三相異步電機自動往返控制的接線和程序；

2.10掌握PLC控制三相異步電機的調試；
