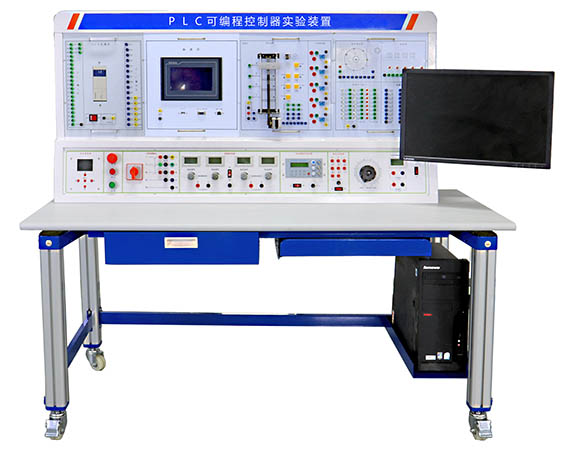

HYX-61C可編程控制器實訓裝置（配西門子1500）
一、概述
PLC可編程控制器是以微處理機基礎發展起來的新型工業控制裝置。它以體積小、功能強、可靠性高以及應用安裝方便的特點，很快在我國的工業控制中占據了主導地位，并且不斷發展。根據這一發展形勢，全國各大專院校、各類職業技術學校都將PLC教學納入教學任務，作為電子、電氣以及工業自動化類專業的一門必修棵。PLC可編程實訓系統是根據這一教學要求開發的新一代PLC實驗臺（西門子PLC實訓臺），自產品推出以來，得到了各大院校教學教師和專家的一致好評。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控制器的控制原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。是PLC教學中的理想工具。
二、系統構成
1、實訓臺
2、操作桌
3、編程應用軟件
4、PLC及轉接通訊電纜
5、實訓模塊。
三、功能、特點
1）實訓臺
A．直流電壓：0～10V可調輸出；直流電流：0～20mA；
B．～220V通過安全插座輸出
C．+24V/1A直流穩壓電源輸出
D．+5V/5A直流穩壓電源輸出
E. ±12V/1A直流穩壓電源輸出
2）PLC主機的輸入輸出端口均已引到面板上。輸入可以接模擬輸入開關、行程開關或光電開關等。輸 出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）PLC主機：CPU1511-1PN，6ES7 214-1AG31-0XB0。
4）實訓臺本身帶有24V/2A的電源?？梢灾苯佑糜谳敵鲐?fù)載或與演示裝置接口或與其它對應裝置相連。
5）實訓臺結構采用掛箱式，便于實訓項目擴展和用戶第二次開發。
6）可完成PLC控制原理基本實訓、應用實訓以及用于真正的工業控制。
（二）實訓項目
1)PLC基本技能實訓
1.PLC認知實訓 2.PLC仿真實訓
3．跳轉、分支功能實訓 4．移位寄存器實訓
5．?dāng)?shù)據處理功能實訓 6．微分、位操作實訓
7．與、或、非邏輯功能實訓 8．定時器、計數器功能實訓
2)PLC模擬控制應用實訓
數碼顯示控制 搶答器控制（優先級、數值運算，具有聲效功能） 天塔之光控制（閃爍、發射、流水型） 音樂噴泉控制（具有聲效功能） 十字路口交通燈控制 水塔水位控制 自動送料裝車系統控制 四節傳送帶控制 裝配流水線控制 多種液體混合裝置控制 自控成型機控制 | 全自動洗衣機控制（具有聲效功能） 電鍍生產線控制 自控軋鋼機控制 郵件分揀機控制 自動售貨機控制 機械手控制 四層電梯控制（實物） 加工中心控制（實物） 步進電機PLC控制（實物） |
3)PLC電氣實訓
1、三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
2三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
3、三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
4、三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
4）PLC、變頻器、觸摸屏綜合應用技能實訓
變頻器功能參數設置與操作 變頻器報警與保護功能 外部端子點動控制 變頻器控制電機正反轉 多段速度選擇變頻調速 變頻器無級調速 基于外部模擬量(電壓/電流）控制方式的變頻調速 瞬時停電啟動控制 | PLC控制變頻器外部端子的電機正反轉 PLC控制變頻器外部端子的電機運行時間控制 基于PLC數字量控制方式的多段速 基于PLC模擬量控制變頻開環調速 基于觸摸屏控制方式的基本指令編程練習 基于觸摸屏控制方式的LED控制 基于觸摸屏控制方式的溫度PID控制 基于MCGS的現場總線網絡通信技術 |
（三）技術參數
PLC主機：輸入：14點 輸出10點
PLC型號：S7-1500
輸出電壓：直流24V，電壓表指示
利用應用軟件編程
電源輸入：交流220V，50Hz
電流 ≥2A，電流具有過載保護
外形尺寸：160×70×140 cm3
四、PLC實訓模塊
序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
1 | SX1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
2 | SX2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
3 | SX3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
4 | SX4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
5 | SX5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
6 | SX6 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
7 | SX7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
8 | SX8 | 機械手控制/自控成型機 | 通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
9 | SX9 | 加工中心（實物） | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
10 | SX10 | 四層電梯（實物） | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
11 | SX11 | 步進電機（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； | 通過利用PLC對步進電機的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
12 | SX12 | 自動洗衣機/電鍍生產線 | 通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
13 | CM-01 | 西門子7寸觸摸屏模塊采用KTP700 | 了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
14 | MX-01 | 單軸直線運動模型 | 包含絲杠，移動滑塊伺服電機支架聯軸器 |
15 | WK1 | 交流接觸器掛箱 | 掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。 |
16 | BP1 | 變頻器實訓組件：配置西門子MM420 0.37KW變頻器，帶有RS485通信接口及BOP操作面板 | 初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。 |
3、PLC仿真實訓軟件主要功能和特點
（1）通過FLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
五、配置清單
序號 | 名稱 | 單位 | 數量 | 備注 |
| 電源、信號源、儀器控制屏 | 臺 | 1 |
|
| 實訓考核桌 | 張 | 1 |
|
| PLC實訓模塊 | 塊 | 1 | 掛箱一 | 音樂噴泉/搶答器/基礎實訓 |
塊 | 1 | 掛箱二 | 裝配流水線/交通信號燈/自動供水/天塔之光 |
塊 | 1 | 掛箱三 | 自動送料裝車/傳送帶/多種液體混合裝置/自動售貨機/自動軋鋼機 |
塊 | 1 | 掛箱四 | 自動成型系統/機械手控制/溫度控制/直流電機控制 |
塊 | 1 | 掛箱五 | 郵件分檢系統/步進電機的控制 |
塊 | 1 | 掛箱六 | 加工中心刀具庫/洗衣機自動控制 |
塊 | 1 | 掛箱七 | 四層電梯的PLC控制/中間繼電器 |
塊 | 1 | 掛箱八 | 電鍍自控系統PLC控制/數碼顯示控制 |
塊 | 1 | 掛箱九 | 繼電器控制實訓掛箱（一） |
| 單軸直線運動模型 | 臺 | 1 | 包含絲杠，移動滑塊伺服電機支架聯軸器 |
| 學生PLC主機掛箱 | 套 | 1 | CPU1511-1PN |
| 觸摸屏掛箱 | 個 | 1 | KTP700 |
| 變頻器掛箱 | 臺 | 1 | MM420 0.37KW |
| 電機 | 臺 | 1 | 180W/380V/Y/△ |
| PLC工控組態軟件 | 套 | 1 | MCGS |
| PLC編程軟件及演示程序 | 套 | 1 | 博圖 |
| 實訓說明書 | 套 | 1 | 指導學生實訓 |
8 | 實訓導線 | 條 | 30 | 紅色Ф4自鎖線（100CM） |
條 | 2 | 黑色Ф4自鎖線（100CM） |
條 | 6 | 黃色Ф4自鎖線（30CM） |
