HYJZFL-1 建筑防雷系統實訓裝置

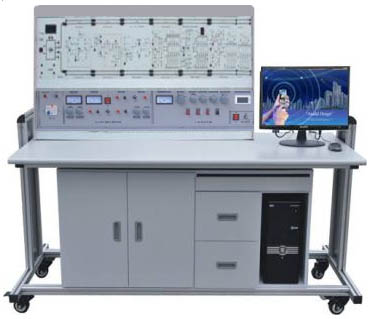

1-2412240R24S23 (1).jpg

一、實訓功能：
建筑防雷系統實訓裝置全面考慮雷電全面防護、可以從內部防護和外部防護，采用等電位連接、傳導、分流、接地、屏蔽等措施，使所有相關的設備、裝置和系統能被經濟有效的保護。
實訓裝置在均壓等電位連接系統中能做直接電氣連接的金屬供應系統，在進出各雷電保護分區界面處做直接電氣連接。不能做直接電氣連接的線路采用SPD（Surge protective device:電涌保護器）進行等電位連接，應選用與需保護裝置相匹配的電涌保護器。

二、建筑防雷系統實訓裝置技術指標
1、工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz
2、整機容量：＜200W
3、外型尺寸：165×70×180cm3
4、安全保護：具有漏電自動保護裝置和接地保護
5、故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
6、系統恢復：具有軟件快速恢復功能
三、主要配置：

序號	組成	數量	備注
1	客戶端電腦	1臺
2	TPS-UP智能化電源防雷箱	2個
3	TPS B+C復合型電源電涌保護器2個	2個
4	TPS B50-CTRL高能量雷電放電器2個	2個
5	TPS B65過電壓保護器2個	2個
6	TPS D10 模塊化低壓電源電涌保護器2個	2個
7	RJ45/11通訊線路電涌保護器2個	2個
8	TTS-VF數據通訊電涌保護器2個	2個
9	TTS KORNE LSA系列電信通訊線路電涌保護器2個	2個
10	TTS DB串口信號電涌保護器2個	2個
11	TTS-RJ45 10/100M網絡電涌保護器2個	2個
12	TTS-RJ45超五類雙絞線數據通訊電涌保護器2個	2個
13	TTS-CoaX系列視頻通信和電視系統電涌保護器	6個
14	TCS-G系列同軸天饋電涌保護器	2個
15	TCS-G系列同軸天饋電涌保護器2個	2個
16	TPS D10 JF6系列貼墻式電源防雷插座20個	20個
17	TPS D10 JF7系列機柜電源防雷插座20個	20個
18	TLS 系列避雷針12個	12個
19	低電阻接地模塊12個	12個
20	銅包鋼接地極20個	20個
21	電解離子接地極12個	12個
22	熱熔焊接套裝（2#、3#、4#模具,模夾,熔粉,點火器）	10個
23	BOX TS系列電源信號防雷箱箱體，其它安裝附件	2套	(匯流排、接線端子)
24	故障設置模塊	1套
25	實木實訓桌	1只
26	實訓屏架	1只
27	絲網印刷面板	1塊	鋁塑板
