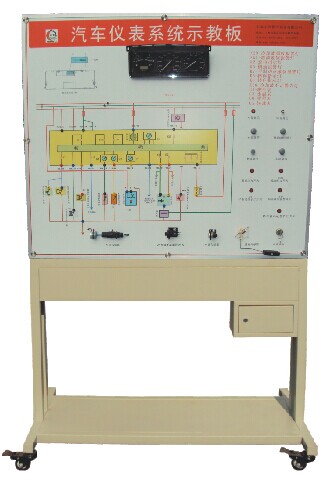

HY-QC606型汽車儀表系統示教板

【產品簡介】
本產品選用豐田汽車儀表系統實物，展示汽車儀表系統的結構與原理；面板上繪有完整的儀表系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。
本示教板功能齊全、操作方便、安全可靠。

【結構組成】
儀表各傳感器、車速傳感器及發動機轉速信號裝置、繼電盒、儀表總成、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
【功能特點】
1、操縱開關及按鈕，可真實演示汽車儀表系統的工作過程。數顯表顯示傳感器電壓值；
2、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
3、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
4、底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。發光二極管顯示執行器狀態；
5、外形尺寸：1240mm×550mm×1850mm（長×寬×高）
