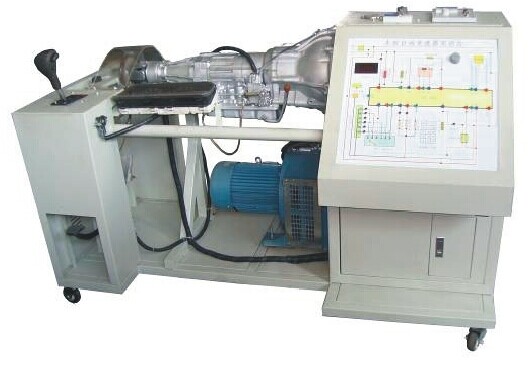

HY-QC302型捷達01M自動變速器實訓臺

【產品簡介】
本實驗臺以捷達到電控自動變速器總成實物為基礎，由主臺架、控制臺和檢測臺三部分組成。適用于中高等職業學院和培訓機構的汽車自動變速器構造與維修實訓教學，滿足對自動變速器的結構、工作原理的教學和考核需要。本實驗設備操作方便，安全可靠，易于維護。

【標準配置】
一、主臺架
    配備豐田A341E自動變速器總成、相關的傳感器和執行器、排檔機構；變速器散熱系統、大扭矩驅動變頻電動機（5.5KW）、制動系統模擬加載裝置等；
二、控制臺
    1、DC12V電源、二相電源漏電保護開關、三相電源漏電保護開關、變頻電機調速控制裝置等。
    2、面板設有點火開關、OBD-II診斷座、油溫信號模擬調整裝置、油壓指針表、節氣門位置傳感器及節氣門體裝置、變速器電腦ECU等。
    3、繼電器、保險絲。
    4、可調整式傳感器故障模擬（軟故障設置）裝置；
    5、集成電路故障設置及故障排除系統等。
三、檢測臺
    1、參數顯示數字電壓表（節氣門位置傳感器等）；車速表；故障燈、檔位LED顯示燈。
    2、完整的彩色自動變速器電控系統元件結構圖和電路結構及工作原理圖；
    3、各個電路插頭的結構圖及針腳標識圖和名稱；
4、與電腦針腳一致的外接式檢測端子。
【功能特點】
一、展示結構功能
二、動態運行功能
三、實時顯示功能
四、檢測功能
五、自診斷功能
六、故障設置與考核功能
【產品工藝】
一、面板工藝和特點
（一）測量面板
    面板具有耐溫，耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
    1、采用8mm厚優質高密度PVC板作底板。
    2、采用進粘性的底膜材料，激光噴描技術成型，彩色內容具有清晰度，具有耐磨不易退色等特點。
（二）控制面板
    1、采用3mm厚鋁板，堅固耐用，不易變形。
    2、采用清晰度字體，不消退，具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。
二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。
三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。
四、金屬表面采用高溫噴塑處理，漆面堅固美觀。
【參數】
尺寸：（長*寬*高）1000*800*1500（mm）
電源電壓：380V、220V
電機功率：5.5kw
電機高轉速：3000轉/分鐘
重量：280kg
